Приемник коротковолновика-наблюдателя RX2121AM

[ALLALL]

Дивився. На всіх виводах з SI близько 400мВ. Цікаво те що на виході BFO2 при зміні в налаштуваннях USB/LSB від 0 в + або - ніяких змін не відбуваеться. На виході як було 480 КГц з копійками так і залишилось. Ще одна проблема. При виключеному живленні сінтезатор продовжуе начебто працювати. Е індикація.Е реакція на єнкодер. На екрані замість 12 В показуе 2,5В та блимае позначка що АКБ розряджений. Якщо відеднати дріт з вивода SWR_R то все тухне. Цо це я не розумію. Це перша моя спроба з Ардуіно. Можливо щось не те роблю.

[ALLALL]

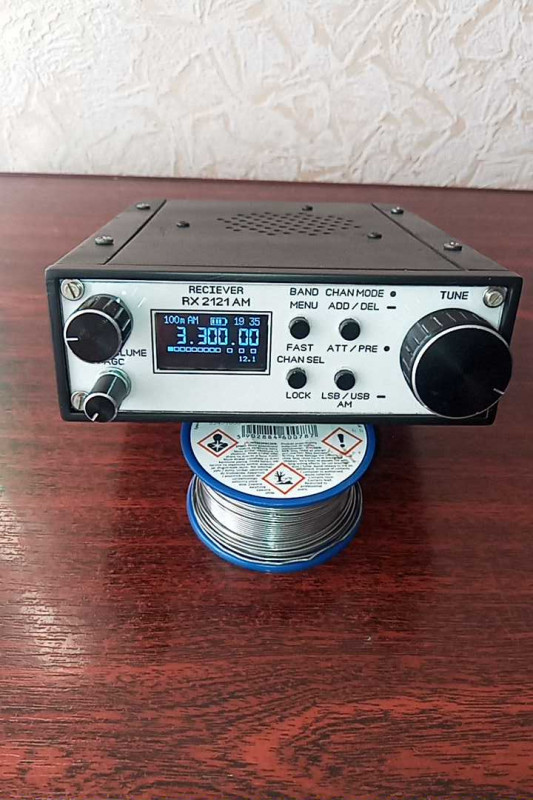

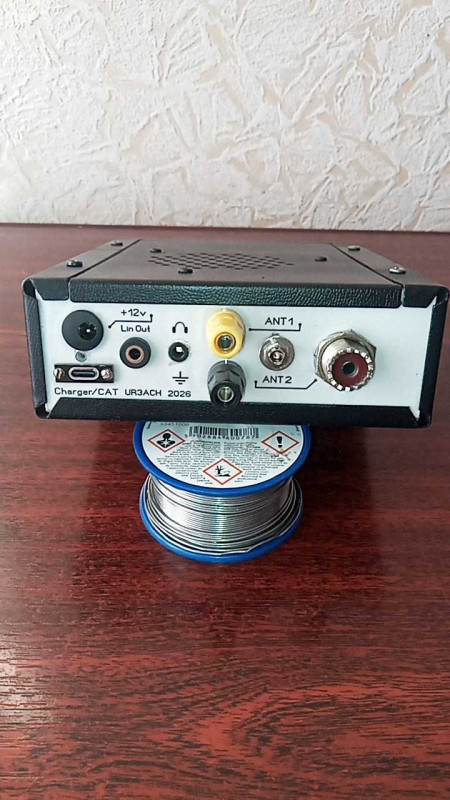

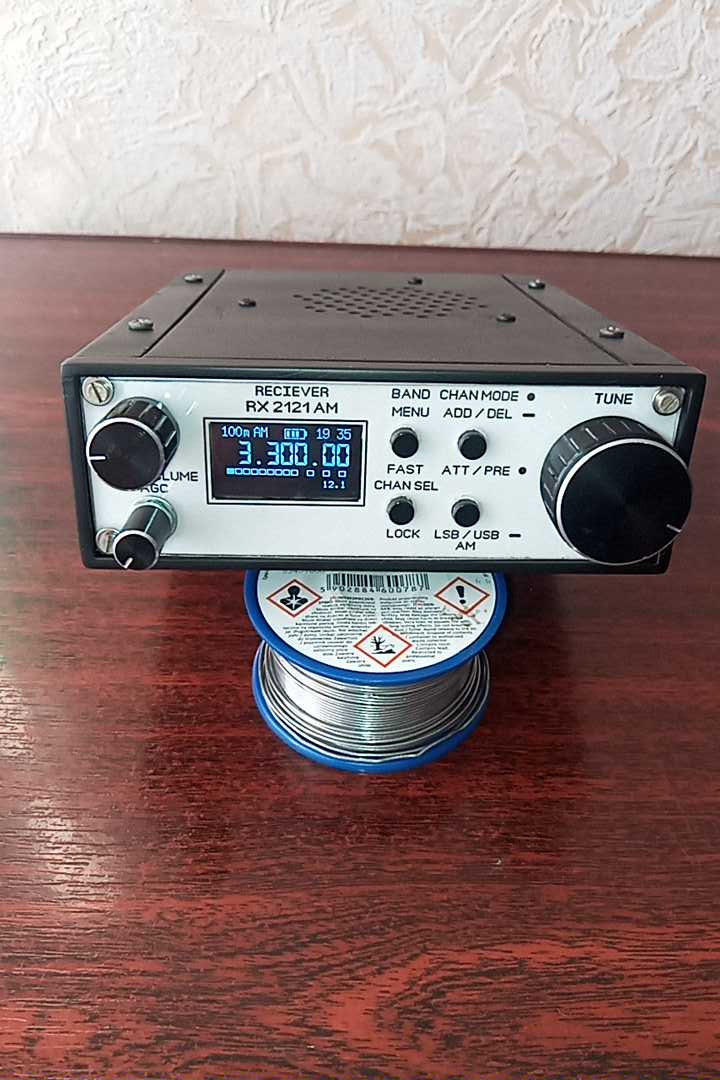

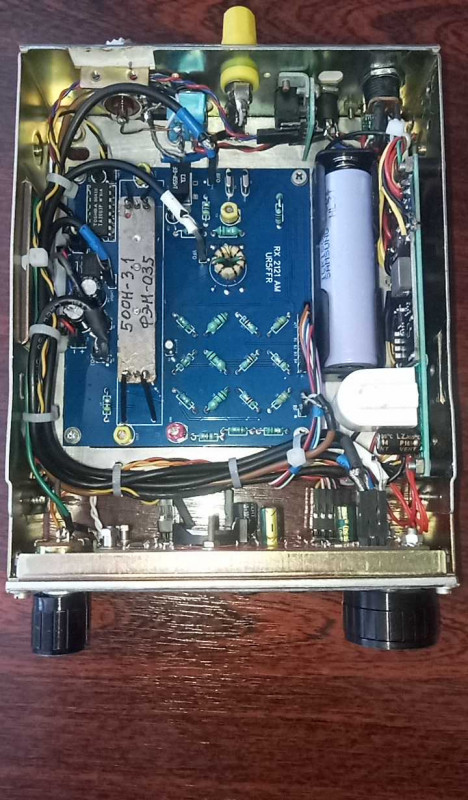

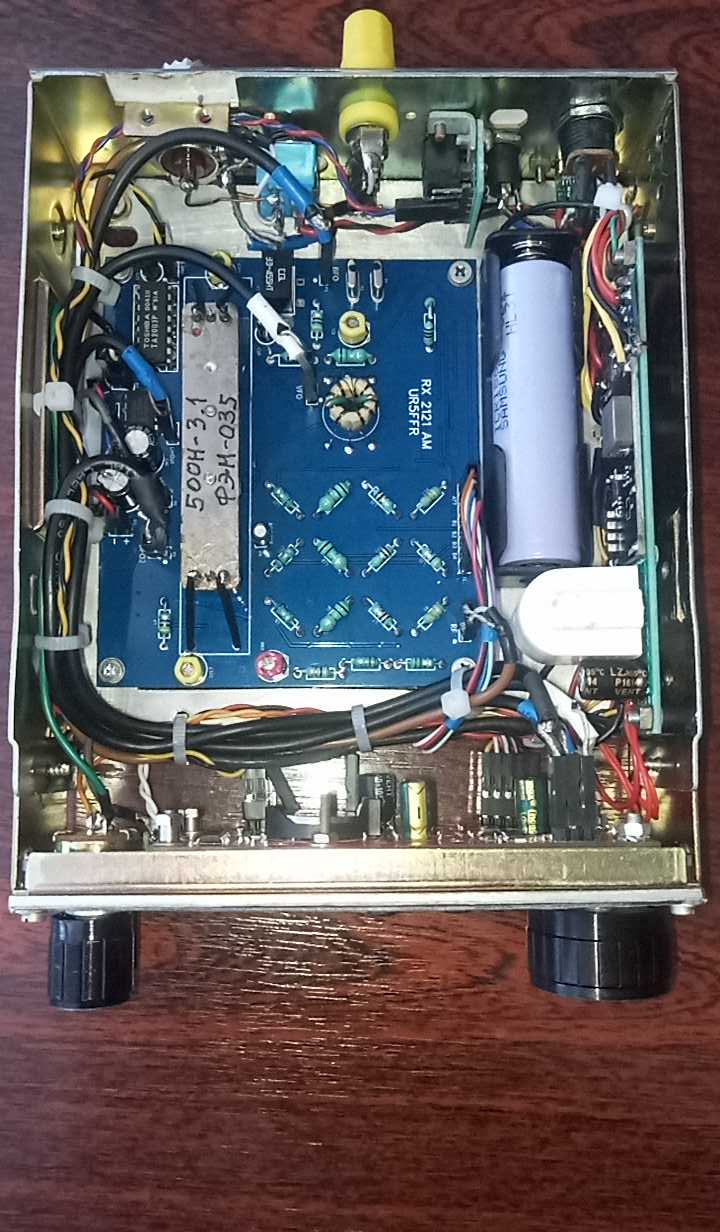

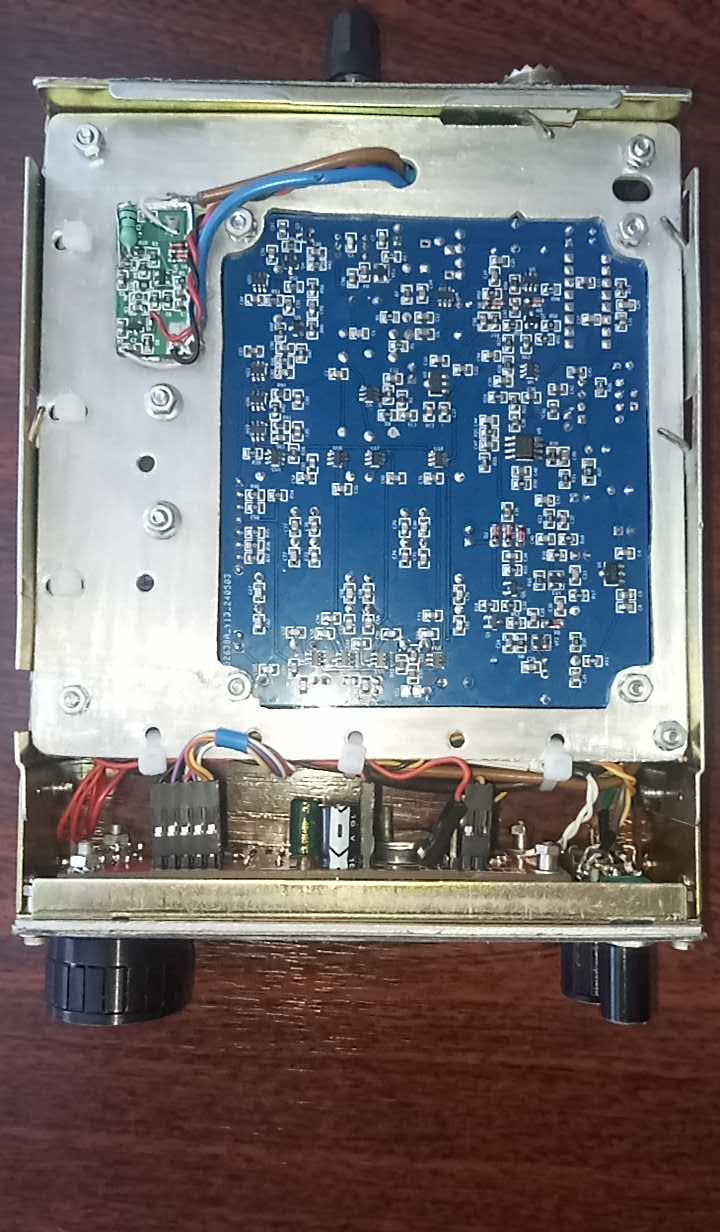

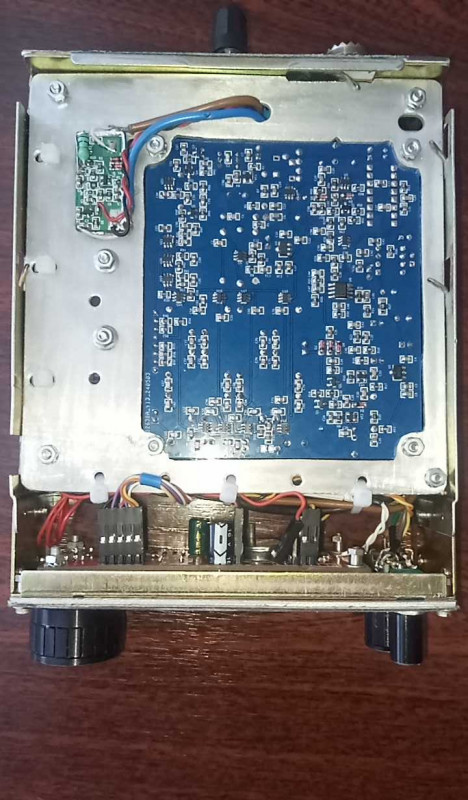

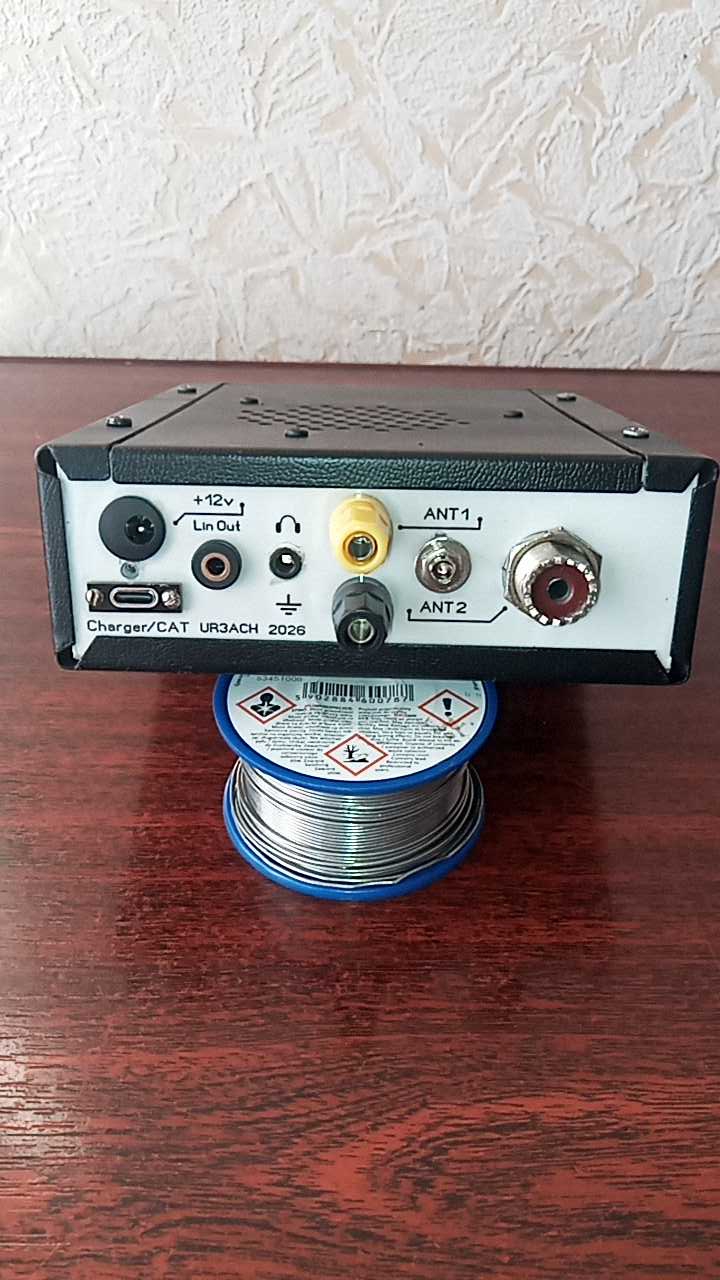

Доробив приймач. Начебто працюе. Але скажений рівень завад та і антенни немае. Лише шматок дроту на балконі.

[UR5FFR]

Гарно вийшло! А що бул з сінтезом? Розібралися наскільки я розумію?

[ALLALL]

Дякую. З сінтезатором нічого не було. Він працював. Я міряв сигнал з включеним дільником х1 на осциллографі. А сам цпуп був на х10, взагалі не розумію як я майже тиждень так гальмував. Як Ви і казали у повідомленні що потрібно подивитись якай режим на осциллографі.Ще потрібно читати інструкції якщо щось не працюе. Я думав що в прошивці сінтезатора стоїть частота кварца 25 МГц. А не 26 як виявилось. Я на це взагалі не звернув увагу. Ще були перемарковані транзистори BF998 та BFT93. Виявив коли роздивлявся маркування. Помітив підозрілий корпус. Він був пиляний у обох типів транзисторів. А на пузі 998х взагалі був клей з шматками зеленої маски. Придбав я їх на відомому саїті. Там де і фільтри на 21,7 МГц. Наш Український магазин. Довго ще возився з перетворювачем напруги. Всі модулі на МТ3608 входили у захист. Даже при підключенні одного електроліта на виході перетворювача. Пробував і маленькі і великі плати. З синьою і чорною маскою. Поведінка була однакова. Чудово запрацював перетворювач на TPS61088.

[ALLALL]

Ще поставив ключ на індикацію розряду батареї. Аналогічний тому який вмикае підсилювач. Тому що сінтезатор чомусь працював при живленні від АКБ при тільки підключеному дроті індикації розряду батареї. Взагалі це мій перший зібраний приймач у житті. Збирав трансивери, підсилювачі. А приймачі ніколи.
