UR5FFR

Вертикал с длиной полволны имеет более прижатые к горизонту лепестки (что хорошо для дальних связей) и на 3dB больший коэффициент усиления. Но есть проблема с его запиткой. При запитывании снизу мы имеем проблемы согласования достаточно высокого импеданса величиной порядка нескольких кОм. Запитывание в центр может быть сложно из-за конструктивных особенностей.

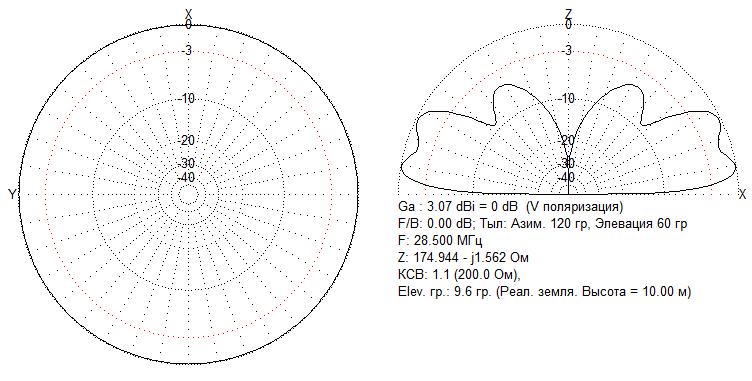

В следующей антенне точка подключения выбиралась исходя из наилучшего согласования с 200 Ом.

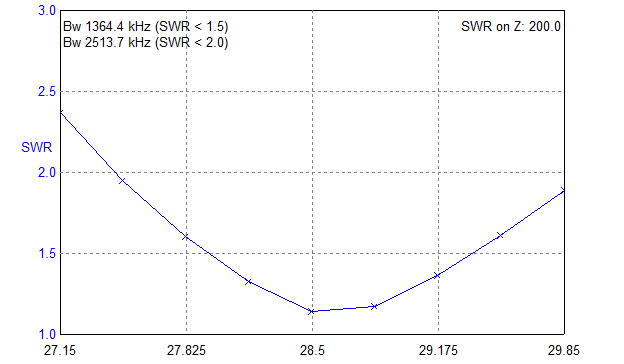

Как видим антенна достаточно широкополосна и перекрывает весь диапазон 10м

Путем добавления трапа антенну можно заставить достаточно хорошо работать и на 15м диапазоне
Несмотря на то, что обе антенны спроектированы для высоты подвеса 10м, они достаточно спокойно относятся и к более низкой высоте подвеса. При этом несколько ухудшается КСВ на краях диапазонов и на 3dB упадет усиление.

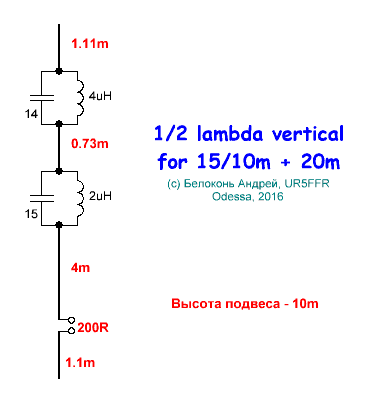

Если добавить еще один трап и примерно 1м провода, то можно добиться чтобы антенна заработала на 20м.

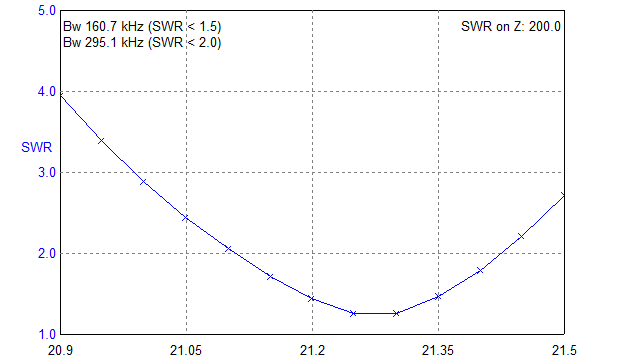

При этом параметры на 10м остаются без изменений. На 15м ДН не меняется, но график КСВ немного другой:

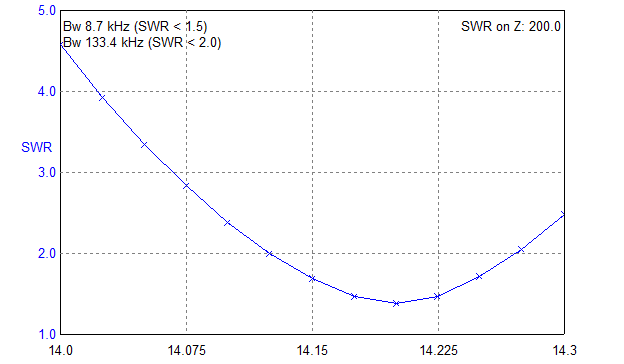

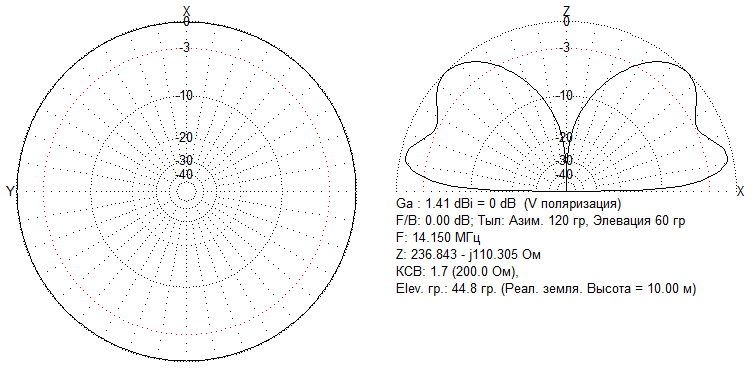

На 20м КСВ и ДН получились следующие:
По сути антенна работает как укороченный полуволновой вертикал. Катушки трапов выполняют роль удлиняющих.
Несмотря на укороченность все еще имеет достаточно сильное излучение на малых углах к горизонту. По усилению +1dB - т.е. нечто компромисное.

Антена требует тщательной настройки, т.к. трапы влияют на более низкочастотные диапазоны. Настройку надо всети начиная с 10м, потом 15м и в завершении 20м. Точная длина сегментов подбирается при настройке.

Важно отметить что при добавлении трапов/диапазонов антенна становится более узкополосной. Так при добавлении диапазона 15м полоса по КСВ=2 уменьшается почти в два раза - с 2.5MHz до 1.5MHz

Изменение ДН вертикала 15-10 на диапазоне 15м в зависимости высоты подвеса. Высота считается до нижней точки антенны (точка запитки на метр выше)
При изменении высоты подвеса КСВ меняется незначительно. При подъеме улучшается излучение под малыми углами

UR5FFR wrote: ↑14 Jun 2017, 13:05 Важно отметить что при добавлении трапов/диапазонов антенна становится более узкополосной. Так при добавлении диапазона 15м полоса по КСВ=2 уменьшается почти в два раза - с 2.5MHz до 1.5MHz

Доброго Вам дня Андрей!
А подскажите есть какая то методика расчета трапов такого рода антенн и размеров добавочных элементов?

Нет, методики никакой нет. Все делалось через оптимизацию в MMANA

То есть и индуктивность с емкостью тоже в МMANE подгонялись? Просто с оптимизацией в МMANE еще не очень, только пытаюсь осваивать.
Можете подсказать последовательность действий. С оптимизацией размеров вроде понятно, а вот как нагрузка оптимизируется не совсем понимаю. Или может ткните где это можно почитать/посмотреть, именно конкретику этого момента.

Андрей, вопрос снят. Вроде разобрался как и откуда танцевать.
